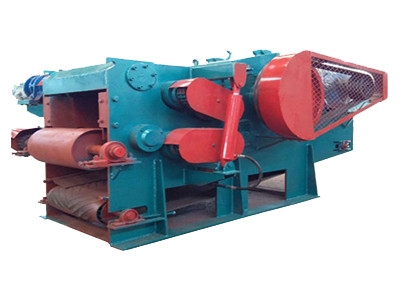

鼓式木片機簡介

鼓式木片機可以將不同規格的原木，木質原料（樹枝、樹條、廢單板等）加工成規格為2-3cm的木片，是優質木 片生產設備。也可對其他非木質原料進行切削加工，稱之為粗粉；經過多功能粉碎機細粉，水分在12%-18%范圍內可以直接進入木屑顆粒機、樹皮顆粒機制作 顆粒；水分大于18%則需進入滾筒烘干機烘干后方能制粒。

鼓式木片機主要結構：
鼓式木片機由機座、刀輥、上下喂料機構、送料裝置和液壓緩沖系統及電氣控制系統所組成。
1、機座
鼓 式木片機座采用高強度鋼板焊接而成，是整臺機器的支撐基礎。木片機底刀座支撐與機座焊為一體，用于安放底刀座。

木片機底刀用專門制造的高強度螺栓通過壓刀 塊固定在底刀座上。底刀座可通過機座墻板側面的孔自由抽出，它靠兩塊夾鍵固定在機座上。木片機削出的木片通過篩網的孔落下，由機座底部排出。過大的木片經 裝在機座上的碎料桿可再次破碎。
2、刀輥
鼓式木片機刀輥是木片機的工作部件，由鋼板焊接而成（小型木片機輥是整體實心結構）。它具有較好 的鋼性和慣性矩，并經過動平衡試驗。

木片機主軸和刀輥通過鎖緊裝置或平鍵來聯接。其結構簡單、裝拆方便，使用可靠。主軸兩端由自動調心輥子軸承支撐，軸承 座固定在機座上。木片機刀輥上裝有兩把飛刀，用專門制造的飛刀螺栓通過壓力塊固定在刀輥上。
3、鼓式木片機上下喂料機構
鼓式木片機上喂料 機構由上喂料輥座、喂料輥、喂料輥軸、擺軸、減速器等組成。木片機下喂料機構由喂料輥、支撐輥及喂料輥軸、減速器組成。

木片機喂料輥直徑較大，重量較重且 表面帶有粗齒，從而能壓緊原料，使之以均衡的速度進入切削位置，保證削片的長度和質量，上下喂料輥齒相互錯開，使碎屑得到清理。
4、鼓式木片機送料裝置
鼓 式木片機送料裝置有皮帶運輸機或振動給料機兩種形式。皮帶運輸機由頭輪、尾輪、皮帶和機架組成。木片機頭輪由下喂料輥軸通過鏈條驅動。

由頭輪帶動皮帶將原 料送入喂料口。振動給料機由料槽、底座和驅動部分組成。由電機單獨驅動曲柄連桿機構，由于偏心旋轉拖動料槽作簡諧振動，使原料在槽內向前移動進入喂料口。
